Élzárások beállítása és a beállítások módjai




  • A korpusz élzárásait 2, a 3.7-es verziótól 3 helyen tudjuk állítani: az alapelemekben, a bútor tervezőben, illetve a 3.7-es verziótól a méretrendszerben
  • A korpuszok élzárásnak 3 helyzete van minden elem élein: nincs élzárás, elsődleges élzáró, másodlagos élzáró
  • A tervezőfelületeken (alapelemek, bútor tervező) az elsődleges élzárót pirossal, a másodlagosat zölddel jelöljük jelképesen. "Fa színű" az elem éle, ha nincs élzárás.

Elsődleges (pirossal) és másodlagos (zölddel) élzárás az alapelemek rajz nézetben

Nincs élzárás alapelemek rajz nézetben


  • Bizonyos frontokra és munkalapokra is tudunk élzárást beállítani, de itt már nincs másodlagos élzárás
  • Az élzárások színét a tulajdonságok ablakban tudjuk állítani. Értelemszerűen a front élzárását a front tulajdonságokban, a korpusz élzárását a korpusz tulajdonságokban, a munkalap élzárását pedig a munkalap tulajdonságokban.

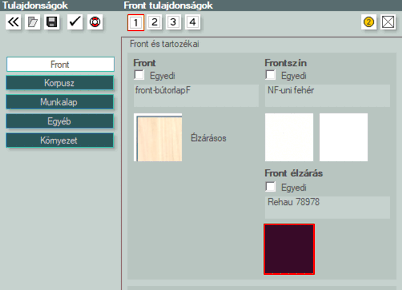

Front élzárás színének beállítása

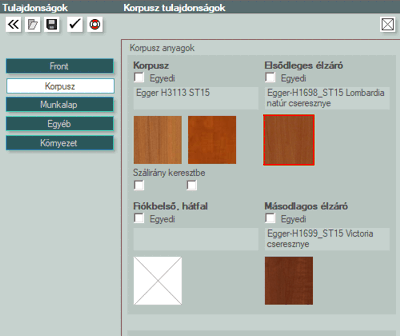

Korpusz élzárások színeinek beállítása

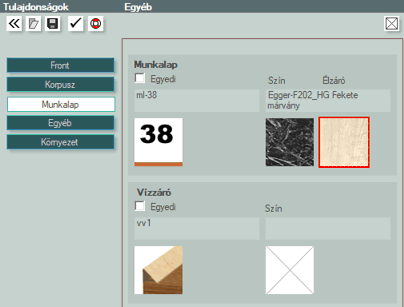

Munkalap élzárás színének beállítása


  • A méretrendszerben és az alapelemekben alapelem szinten tudjuk az élzárásokat állítani, a bútor tervezőben a bútoroknak egyedi élzárásokat lehet adni
    • Amennyiben egy adott alapelemre minden bútoron szeretnénk az élzárást állítani, azt érdemes az alapelemek menüben, illetve a méretrendszerben állítani
    • Amennyiben egy bizonyos bútorhoz szeretnénk élzárást állítani, azt érdemes a bútor tervezőben megtenni. A bútor tervező élzárásbeállítása mindig felülírja az alapelem élzárás beállítását
    • Ha egy, vagy több, jelenleg a szobában lévő bútor élzárását szeretnénk csak állítani, azt a méretrendszer egyedi funkciójával tehetjük meg
  • Az élzárások vastagságát és konkrét anyagát az anyag csere oldalon tudjuk kiválasztani, amit a gyártás előkészítés ablakból érünk el




Élzárás beállítása méretrendszerben:

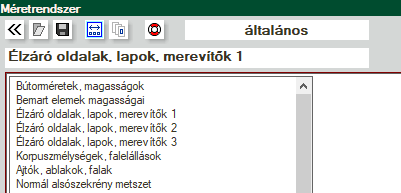

A képen látható Élzáró oldalak, lapok, merevítők oldalakon érhetőek el az élzárásbeállítások a méretrendszerben


  • Minden élzárásnak 3 állása van, amelyeket kapcsolókkal tudunk állítani: nincs élzárás, elsődleges élzárás, másodlagos élzárás
  • Az egyedi opcióval lehetséges a kiválasztott bútor(ok) élzárását egyedileg állítani
    • Jelölje ki a bútort, vagy bútorokat, amelynek egyedi élzárást szeretne állítani
    • Kattintson a méretrendszer ikonra
    • A méretrendszer oldalon válassza ki az Élzáró oldalak, lapok, merevítők oldalak egyikét (1, 2, vagy 3, attól függően, hogy melyik élzárást szeretné állítani)
    • Válassza ki a kívánt élzárás kapcsolókat
    • Pipálja be az egyedi jelölőnégyzetet
    • Kattintson a módosítás gombra

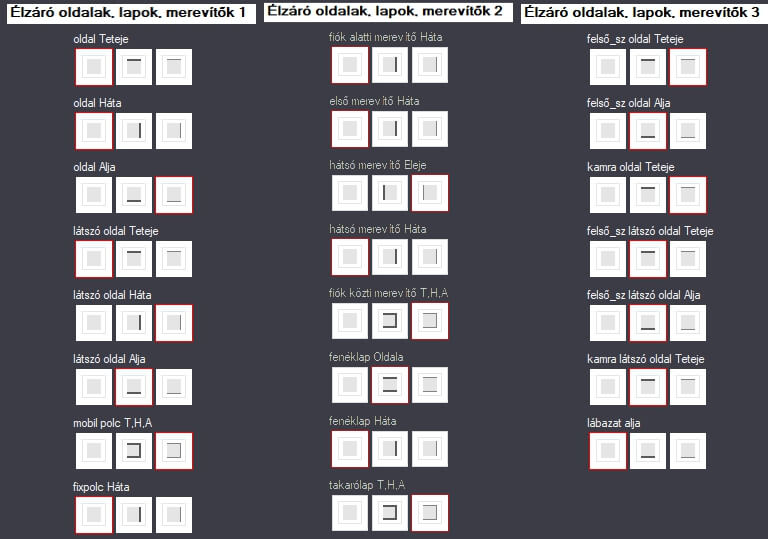

  • Az alábbi élzárásokat lehetséges állítani a méretrendszerben, a három különböző méretrendszer oldalon:
